Instalación eléctrica MANTES, arnés para remolque de barco de 9,57 m, enchufe de 13 pines, 2 bayonetas de 5 pines
Instalación eléctrica MANTES, arnés para remolque de barco de 9,57 m, enchufe de 13 pines, 2 bayonetas de 5 pines
El sistema eléctrico MANTES es un arnés de cableado completo y bien diseñado , diseñado específicamente para remolques de embarcaciones . Este kit de placa está diseñado para remolques equipados con una viga de iluminación trasera extraíble , una solución estándar para el transporte de embarcaciones. La viga extraíble facilita la botadura de la embarcación sin riesgo de dañar las luces ni el cableado. El kit permite una conexión segura, firme y sencilla de todo el sistema de iluminación, tanto las luces traseras principales como las luces de posición, manteniendo su funcionalidad completa y su resistencia al agua y a las inclemencias del tiempo.

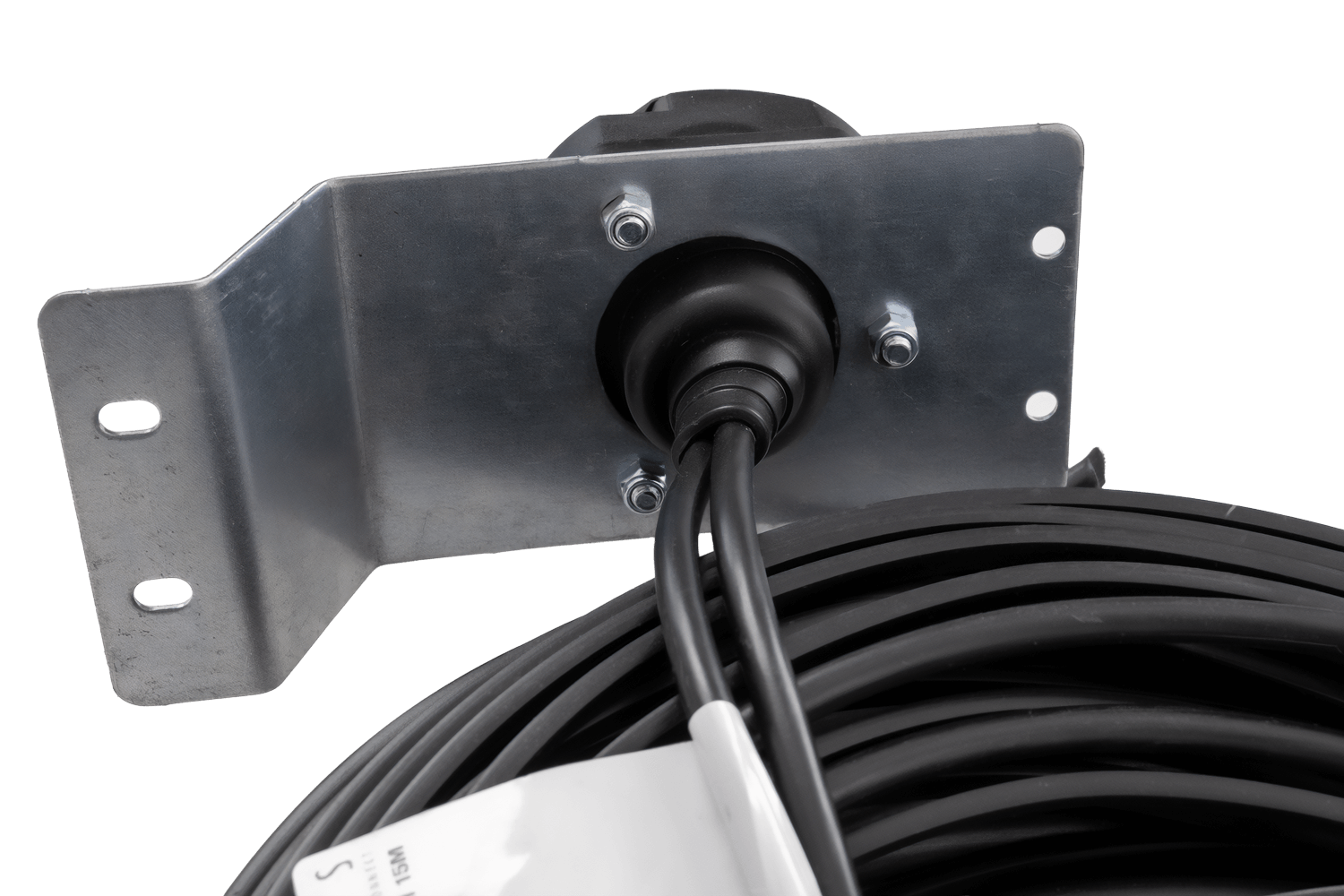

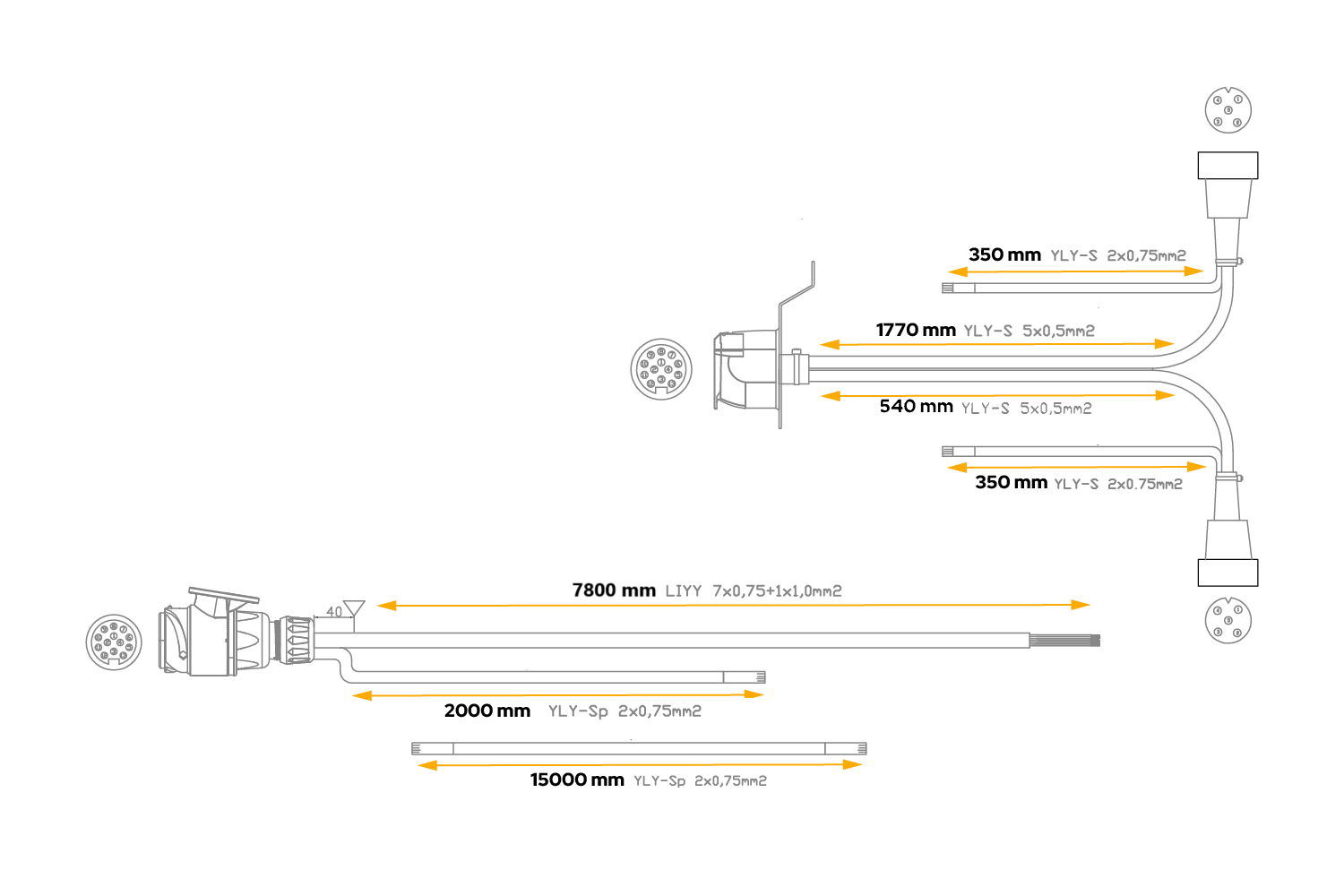

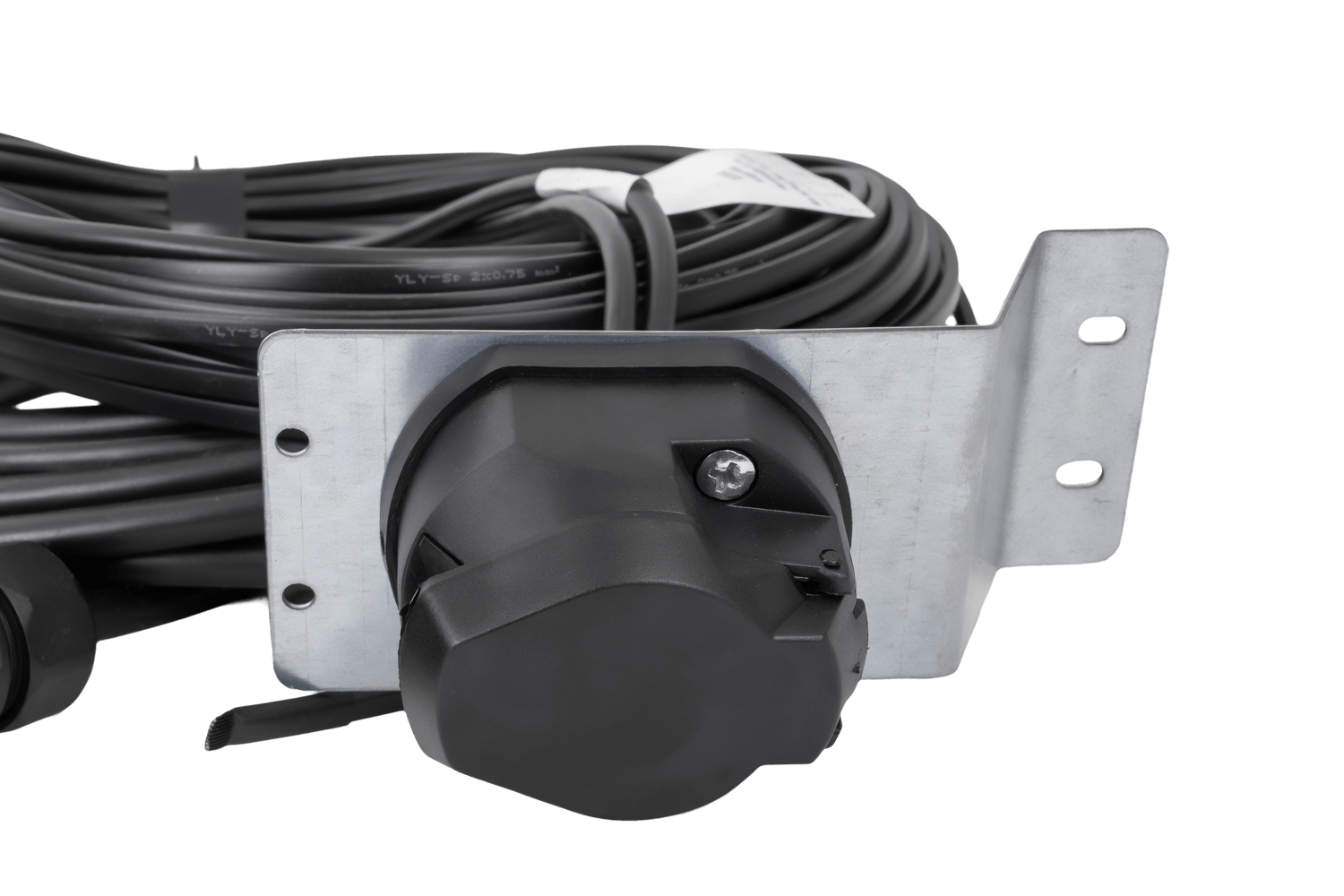

La primera parte es el arnés principal con un enchufe de 13 pines de 7,8 metros de longitud, junto con un cable de luz de gálibo de 2 metros para conectar el sistema eléctrico del vehículo tractor a la viga trasera del remolque. El kit también incluye un enchufe de 13 pines para automontaje en la viga , lo que permite conectar y desconectar rápidamente todo el haz de luz.

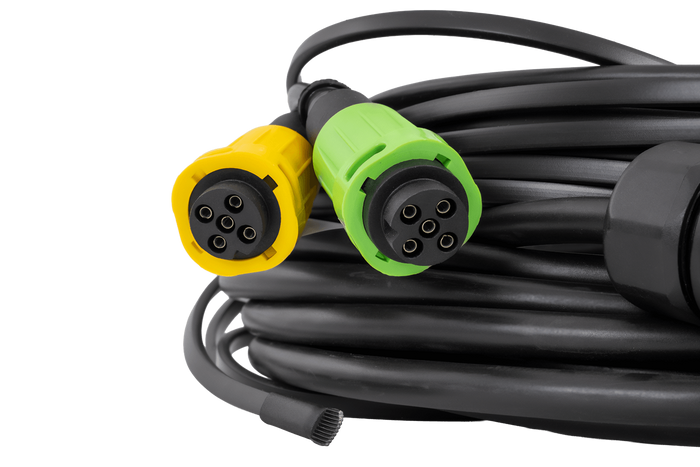

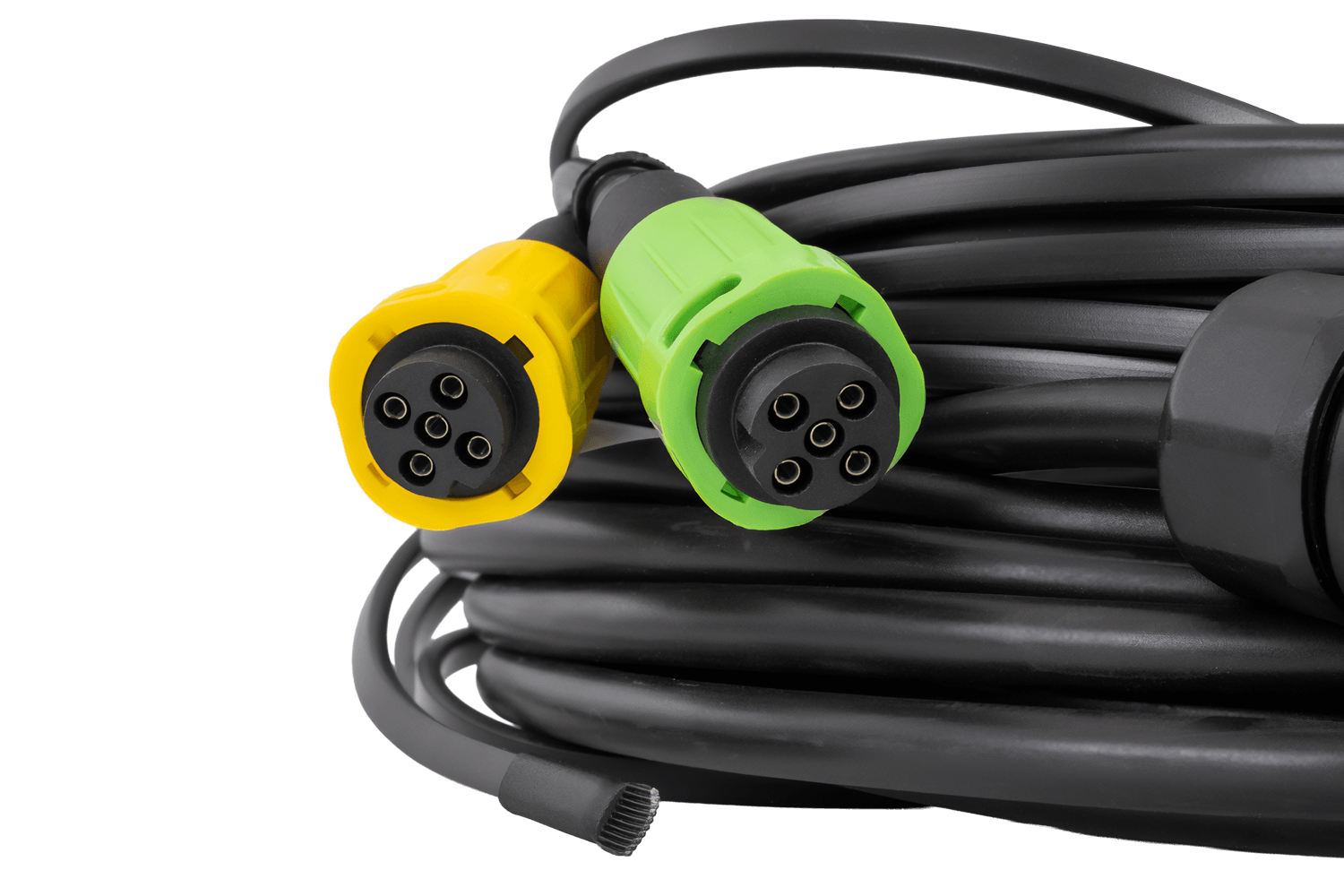

La segunda parte incluye un conector para la barra de luces traseras (p. ej., la que se retira para botar una embarcación). El cable de 1,77 metros termina en conectores de bayoneta de 5 pines para conectar las luces traseras. Con un alto grado de sellado IP67 , ofrece una excelente protección contra el agua, el barro y el polvo, ideal para su uso en condiciones húmedas, como el transporte en barco o el uso todoterreno. Además, el cable cuenta con una derivación integrada para dos cables de 0,35 metros para las luces de posición, que marcan eficazmente las dimensiones del vehículo tanto de día como de noche, mejorando la seguridad durante las maniobras y la conducción en condiciones difíciles.
El conjunto se complementa con un cable adicional de 15 metros para una cómoda conexión de luces de posición situadas a lo largo de toda la longitud del remolque.
Funciones de iluminación compatibles
luz de posición
señalizar
luz de freno
luz de marcha atrás
luz antiniebla
luz de marcador
luz de matrículaEl haz admite funciones de iluminación: luz de posición izquierda/derecha, que garantiza la visibilidad del vehículo cuando se conduce de noche; señal de giro izquierda/derecha, que permite indicar la intención de girar; luz de freno, que señala el frenado; luz de marcha atrás , que facilita las maniobras de marcha atrás mejorando la visibilidad detrás del vehículo ; luz antiniebla , que aumenta la seguridad en condiciones climáticas difíciles, como niebla o fuertes precipitaciones; luz de posición izquierda/derecha, que resalta los contornos exteriores del vehículo, mejorando su visibilidad en la carretera, especialmente de noche y en condiciones de poca luz; y luz de matrícula , que garantiza la visibilidad del número de matrícula del vehículo durante la noche .
Los arneses de cableado para remolques son esenciales para garantizar el correcto funcionamiento de la iluminación en remolques de automóviles, remolques agrícolas y caravanas. Su función principal es transmitir señales eléctricas a las luces de posición, luces de freno, intermitentes y luces antiniebla, mejorando significativamente la visibilidad y la seguridad vial . El uso de arneses de cableado de alta calidad ayuda a evitar problemas de sobretensiones y fallos de iluminación, lo cual es crucial tanto para el conductor como para los demás usuarios de la vía. Gracias a la longitud adecuada del cable y a los conectores universales, la instalación es rápida y sencilla, mientras que el robusto aislamiento garantiza la resistencia a las inclemencias del tiempo, las vibraciones y los daños mecánicos .

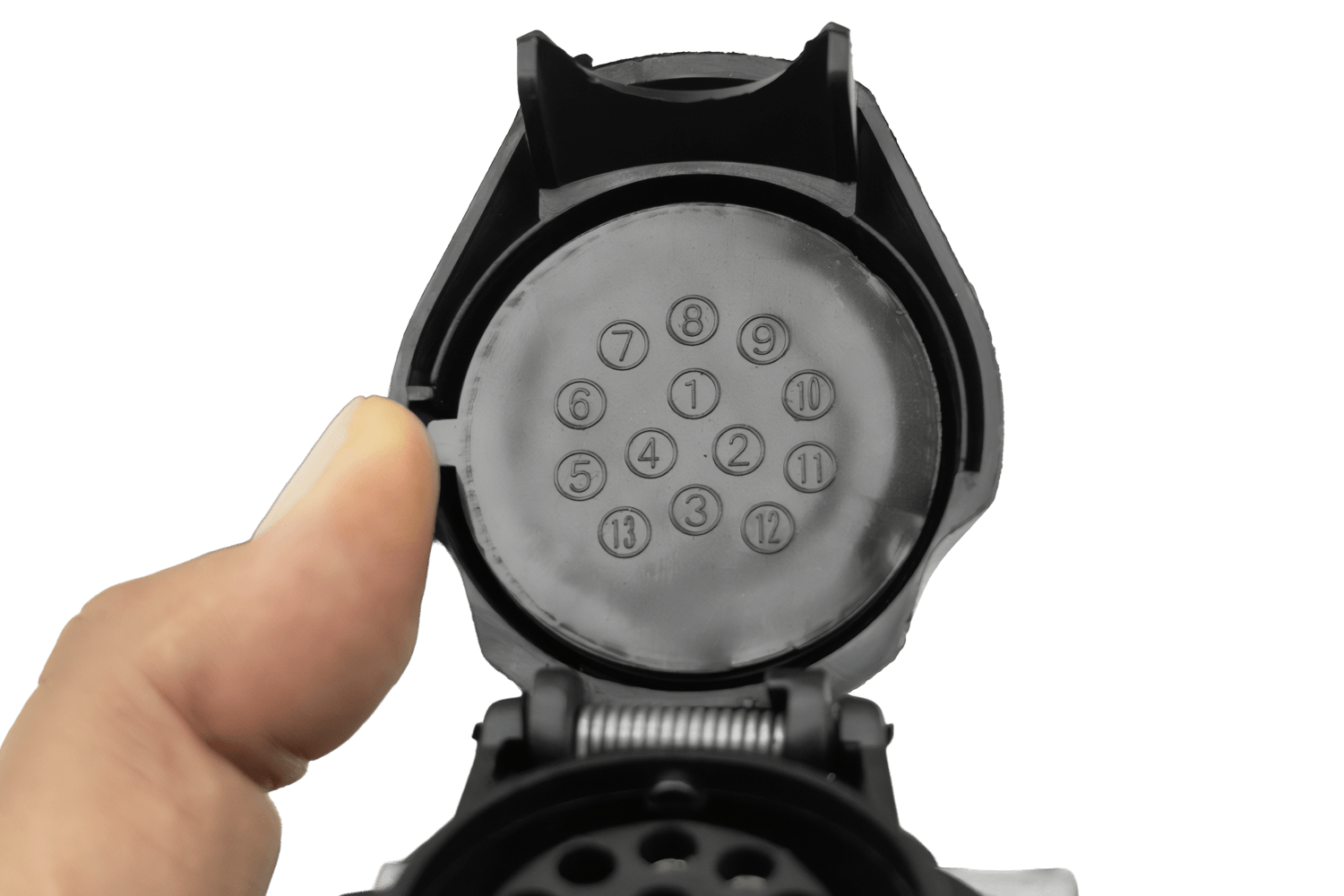

Significado de los colores de los cables en el enchufe de 13 pines
- (1) amarillo - señal de giro a la izquierda
- (2) azul - luz antiniebla
- (3) blanco - masa
- (4) verde - señal de giro a la derecha
- (5) luz lateral derecha marrón o negra
- (6) rojo - luz de freno
- (7) negro - luz de posición izquierda
- (8) gris - luz de marcha atrás
