Instalación eléctrica MANTES, arnés para remolque de barco de 4,4 m, conector de 7 pines, 2 bayonetas de 5 pines.

Instalación eléctrica MANTES, arnés para remolque de barco de 4,4 m, conector de 7 pines, 2 bayonetas de 5 pines.

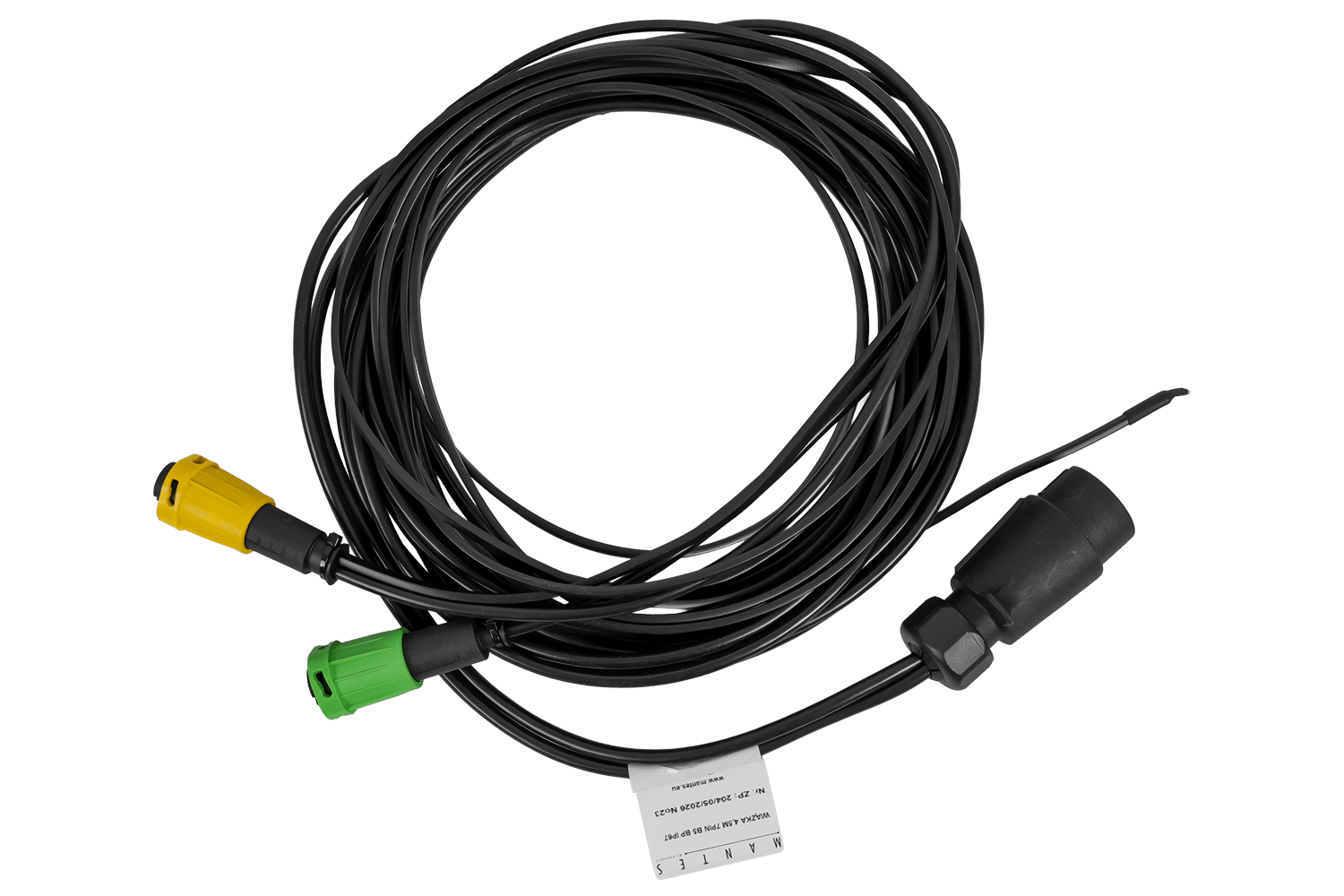

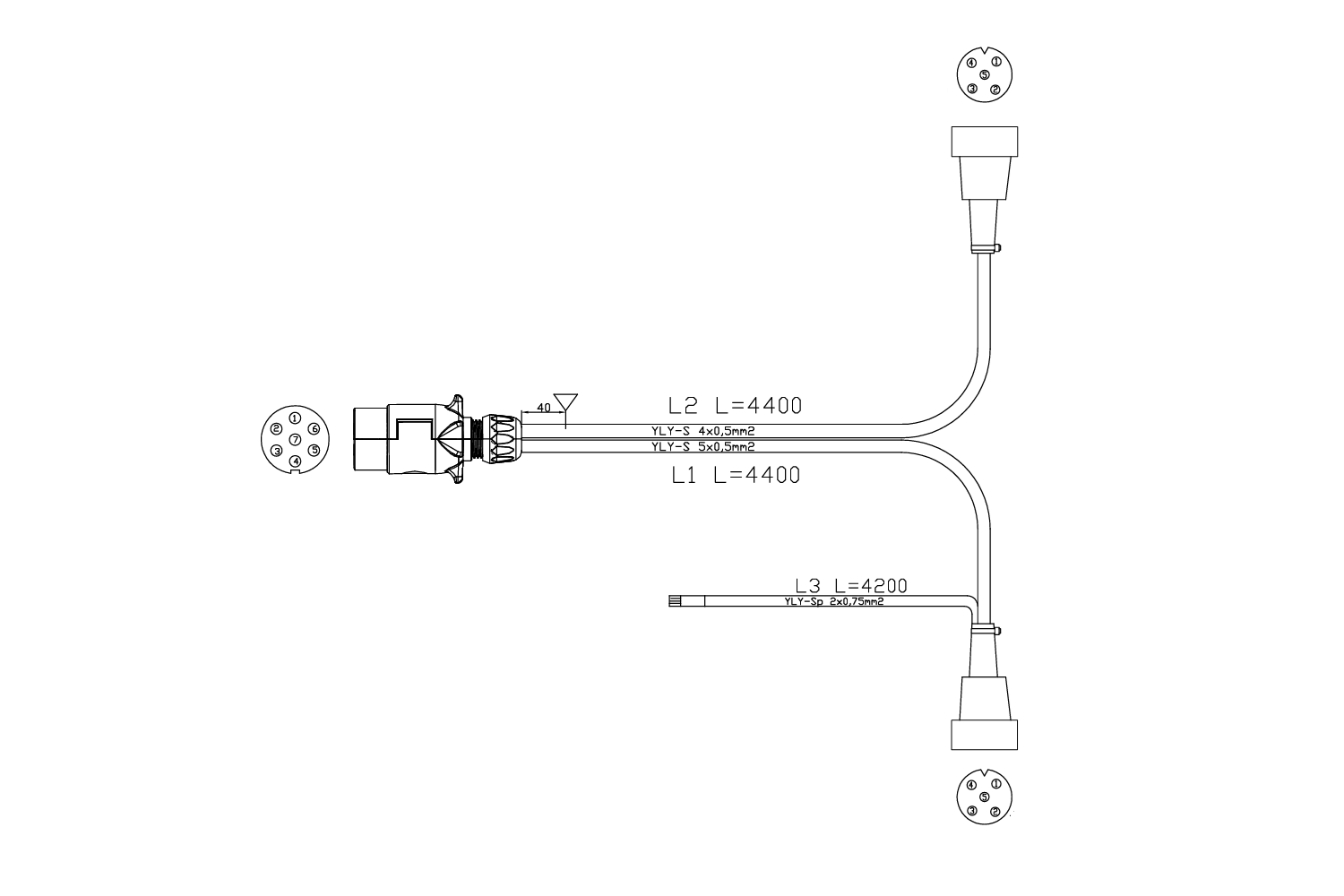

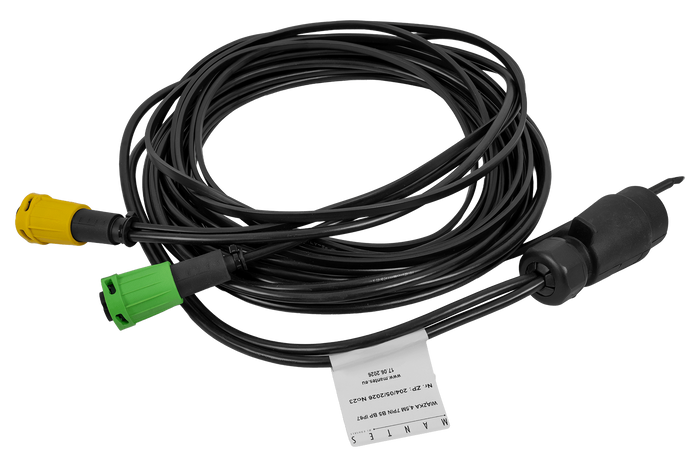

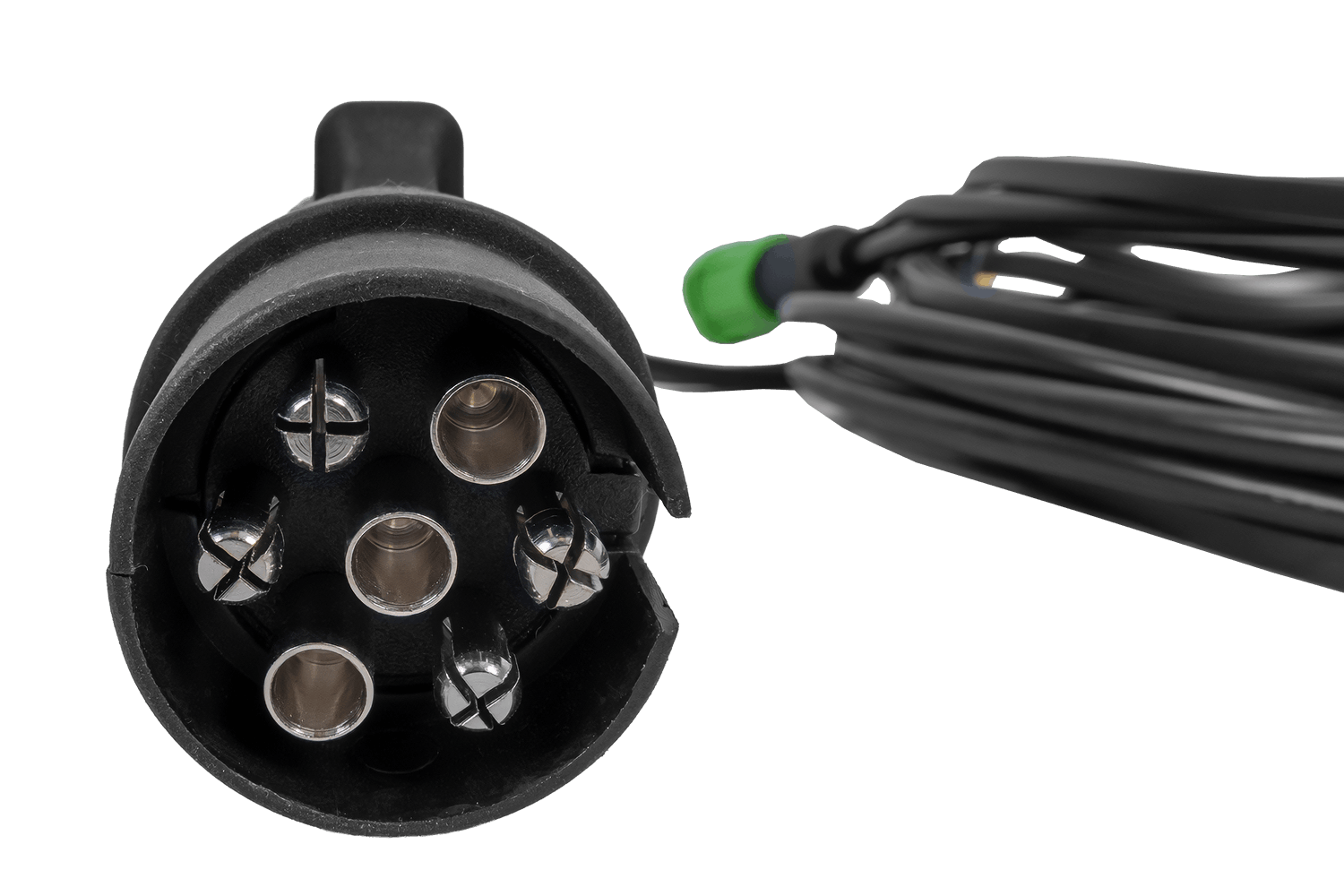

El sistema eléctrico MANTES es una solución práctica y fiable para remolques de coches. El cable principal de 4,4 metros, con una sección transversal de 0,5 mm², está equipado con un conector estándar de 7 pines , lo que garantiza la compatibilidad universal con la mayoría de los vehículos.

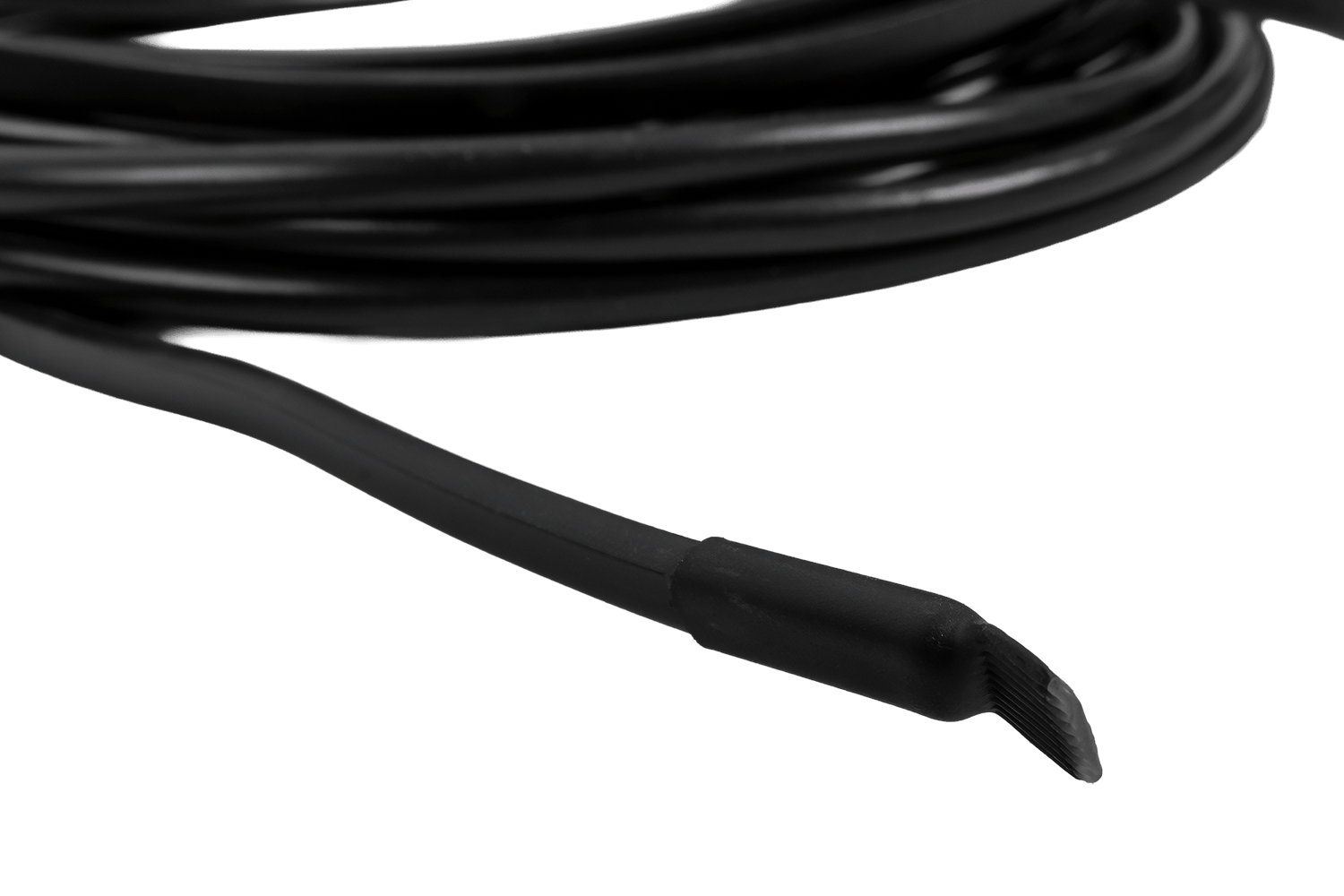

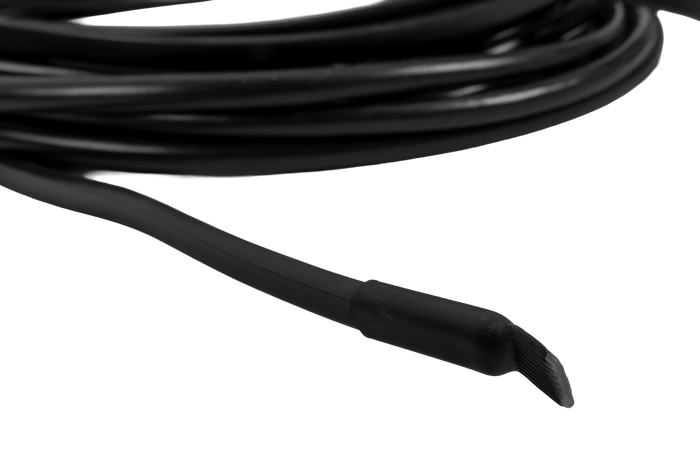

La instalación cuenta con un cable integrado de 4,2 metros para la conexión de las luces de posición , que marcan eficazmente las dimensiones del vehículo tanto de día como de noche, mejorando la seguridad durante las maniobras y la conducción en condiciones difíciles.

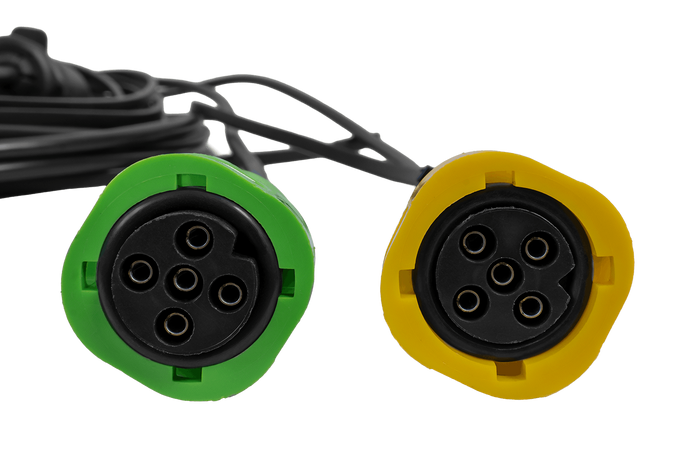

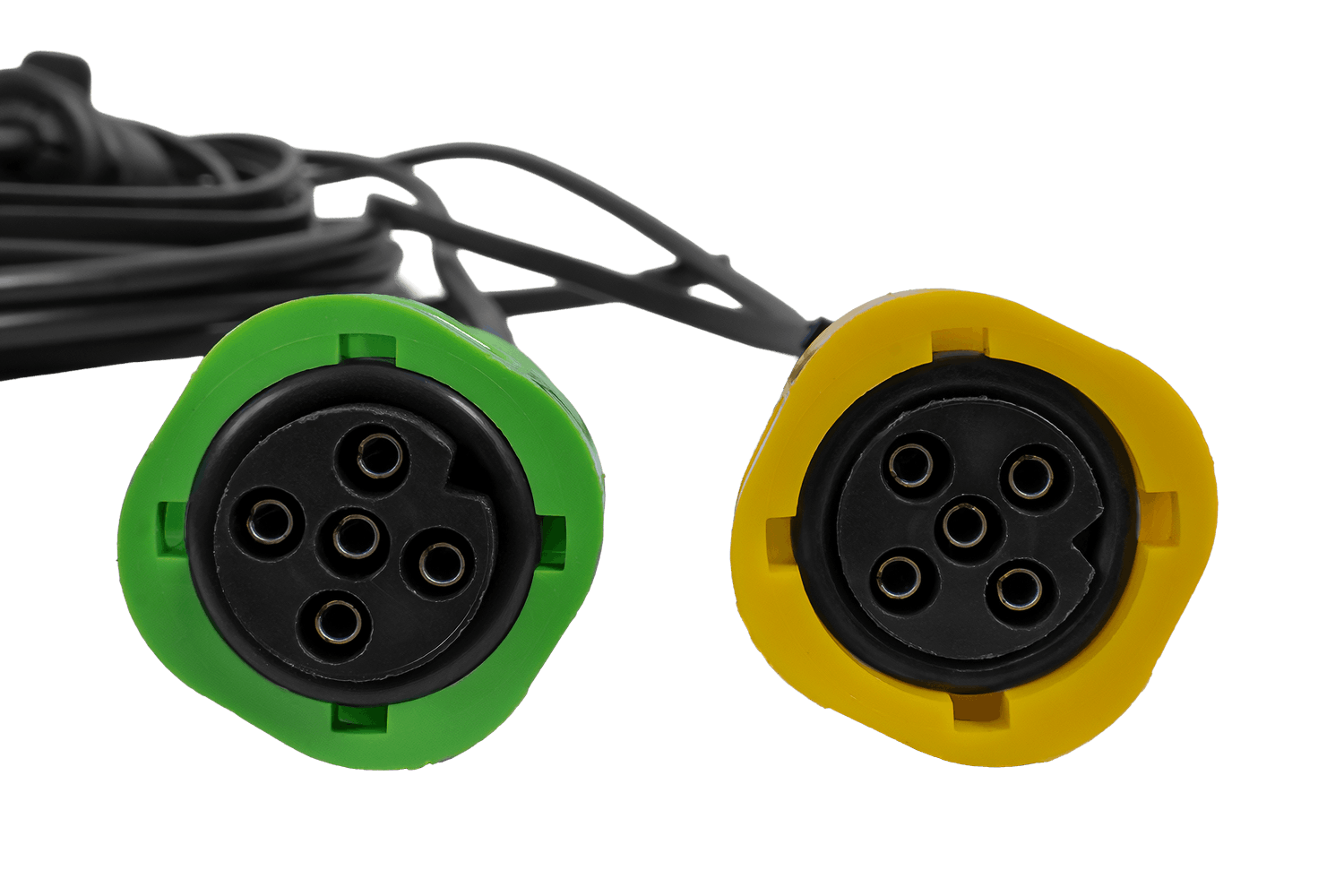

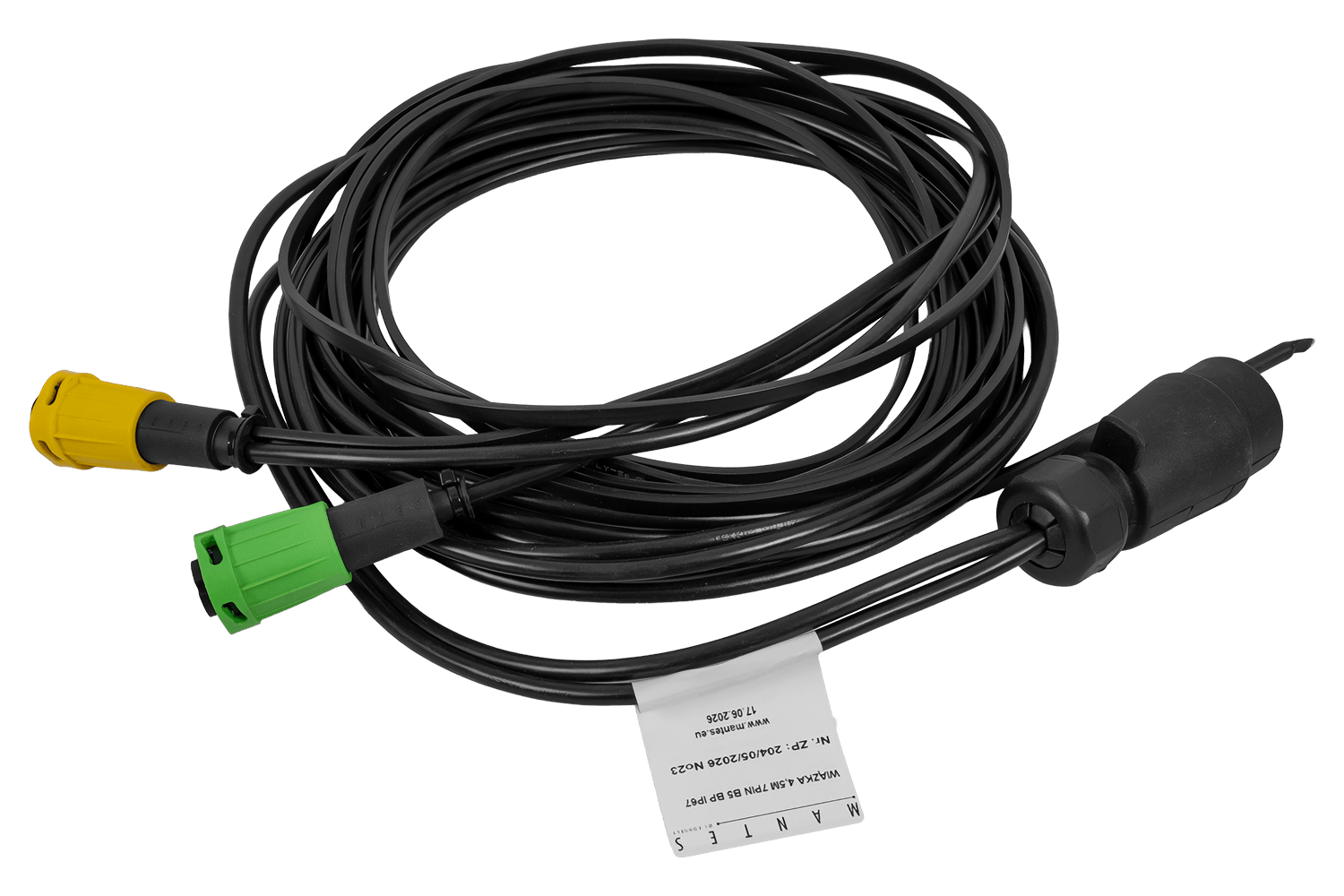

El arnés está equipado con dos conectores de bayoneta de 5 pines impermeables para conectar las luces traseras. El sistema de bayoneta garantiza una instalación rápida y segura, eliminando el riesgo de desconexiones accidentales durante la conducción. El diseño del conector garantiza una conexión impermeable y protege los contactos contra la corrosión, asegurando un funcionamiento prolongado y sin problemas de todo el sistema de iluminación del remolque.

Clase de rigidez

Los conectores de bayoneta con clasificación de protección IP67 ofrecen una alta protección para la conexión eléctrica contra el polvo, la humedad y el agua . Con una instalación adecuada, el conector es resistente a la lluvia, salpicaduras, barro, charcos e inmersiones breves, lo cual es fundamental para los sistemas de iluminación de remolques y plataformas. Esta protección reduce el riesgo de corrosión de los contactos, cortocircuitos y fallos en las lámparas al conducir en condiciones climáticas adversas.

Características de iluminación compatibles

luz de posición

señalizar

luz de freno

faro antiniebla

luz de señalización

luz de la matrícula

El faro admite las siguientes funciones de iluminación: luz de posición izquierda/derecha, que garantiza la visibilidad del vehículo al conducir de noche; intermitente izquierdo/derecho, que permite indicar la intención de girar; luz de freno , que indica la frenada; luz antiniebla izquierda, que aumenta la seguridad en condiciones climáticas adversas, como niebla o fuertes precipitaciones; luz de posición izquierda/derecha, que resalta los contornos exteriores del vehículo, mejorando su visibilidad en la carretera, especialmente de noche y en condiciones de poca luz; y luz de matrícula , que garantiza la visibilidad del número de matrícula del vehículo por la noche .

Los arneses de cableado son esenciales para garantizar el correcto funcionamiento de la iluminación en remolques de automóviles, remolques, remolques agrícolas y caravanas. Su función principal es transmitir señales eléctricas a las luces de posición, luces de freno, intermitentes y faros antiniebla, mejorando significativamente la visibilidad y la seguridad vial . El uso de arneses de cableado de alta calidad ayuda a evitar problemas con sobretensiones y fallas en la iluminación, lo cual es crucial tanto para el conductor como para los demás usuarios de la vía. Gracias a la longitud adecuada del cable y los conectores universales, la instalación es rápida y sencilla, mientras que el aislamiento robusto garantiza la resistencia a las inclemencias del tiempo, las vibraciones y los daños mecánicos .

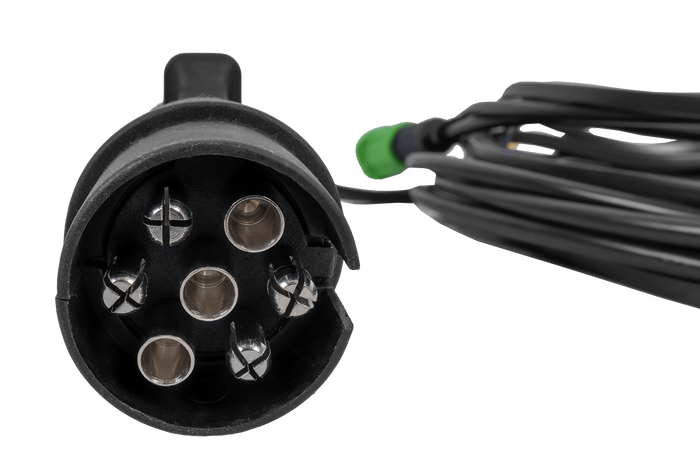

Significado de los colores de los cables en el enchufe de 7 pines

• (1) amarillo - señal de giro a la izquierda
• (2) azul - luz antiniebla izquierda
• (3) blanco - masa
• (4) verde - señal de giro a la derecha
• (5) luz marrón del lado derecho
• (6) rojo - luz de freno
• (7) negro - luz de posición izquierda
