Instalación eléctrica MANTES, arnés de remolque 4m, enchufe 7PIN, bayonetas 2x5PIN

Instalación eléctrica MANTES, arnés de remolque 4m, enchufe 7PIN, bayonetas 2x5PIN

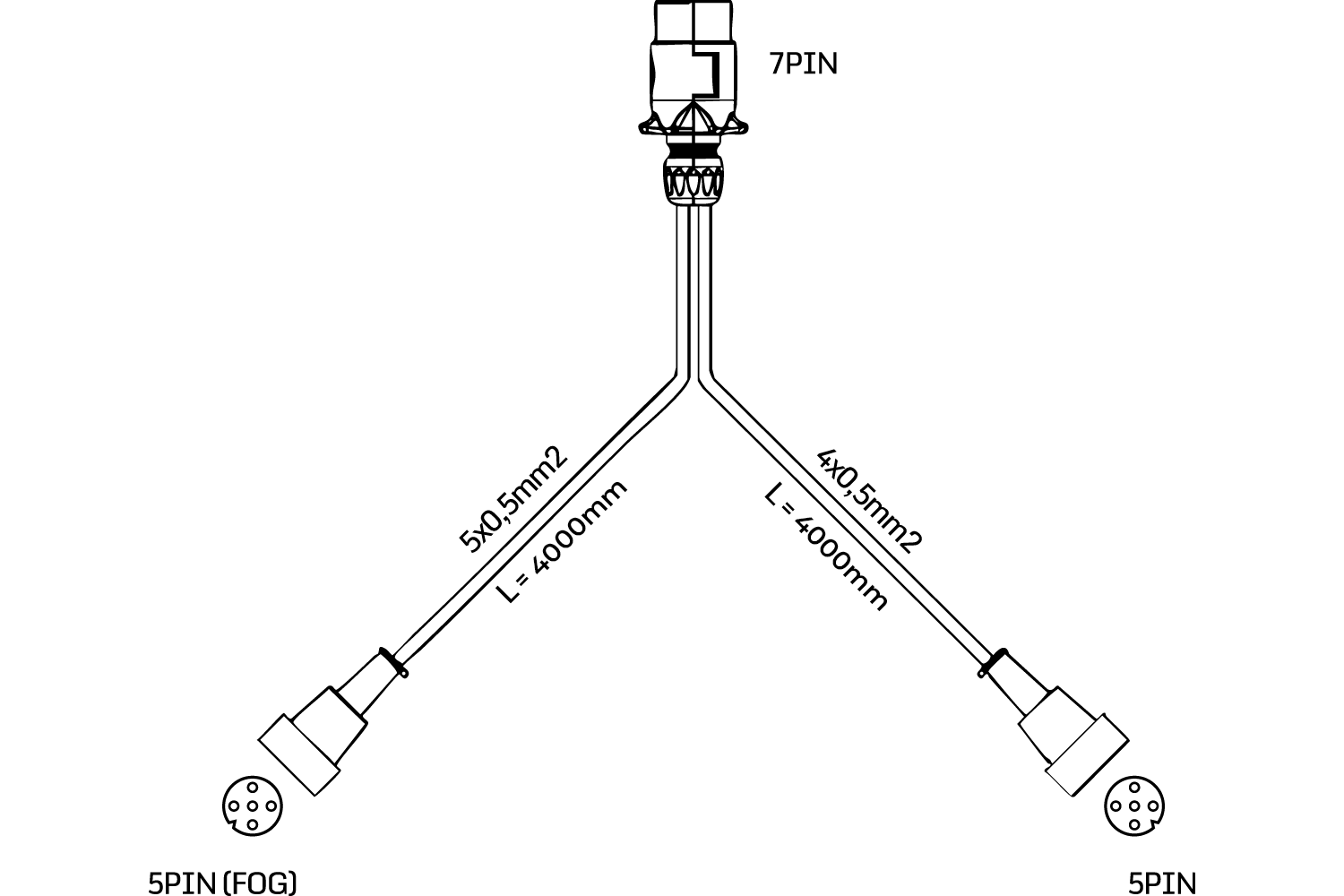

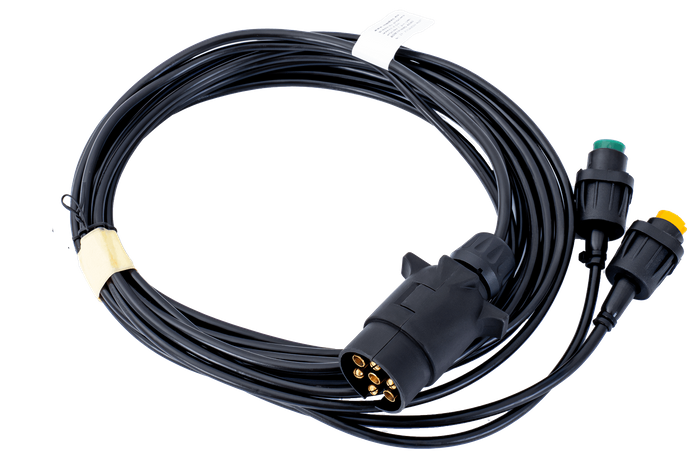

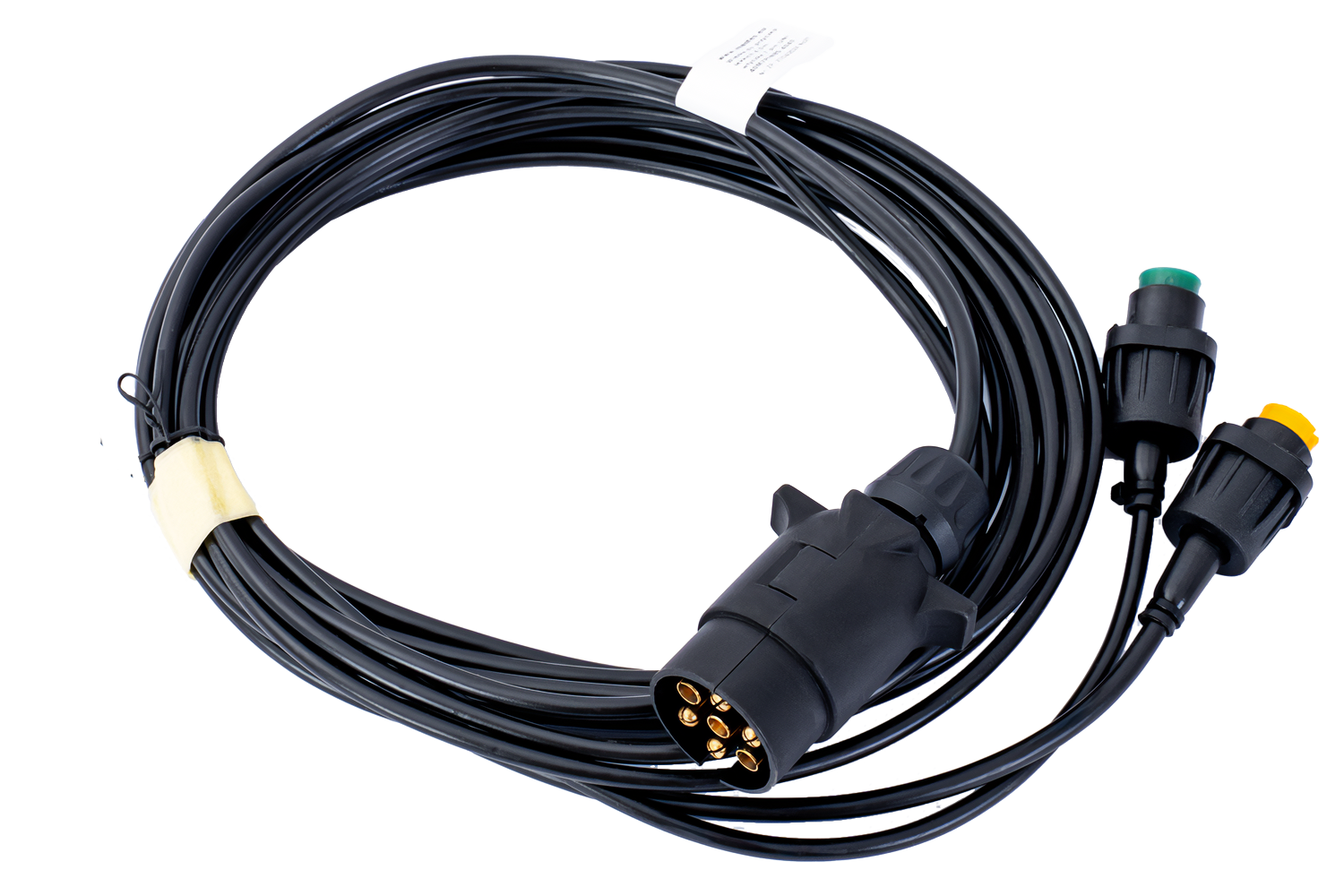

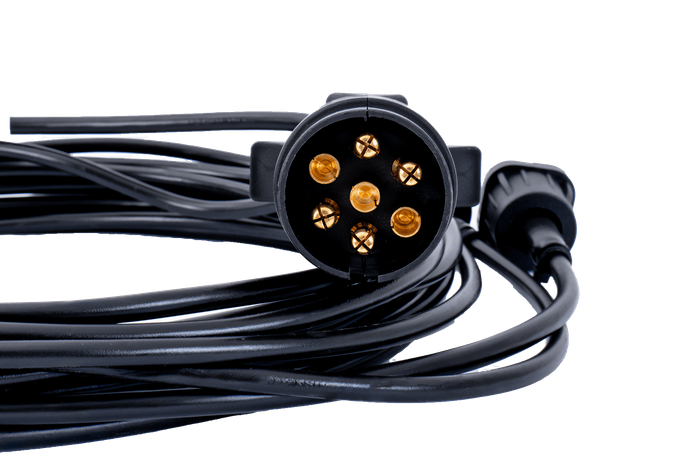

El sistema eléctrico MANTES es una solución práctica y fiable para remolques de automóviles. El cable principal de 4 metros, con una sección transversal de 0,5 mm², está equipado con un enchufe estándar de 7 pines , lo que garantiza su compatibilidad universal con la mayoría de los vehículos.

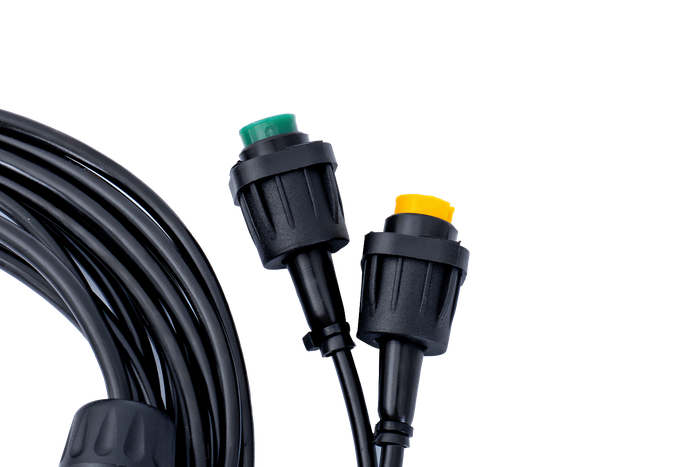

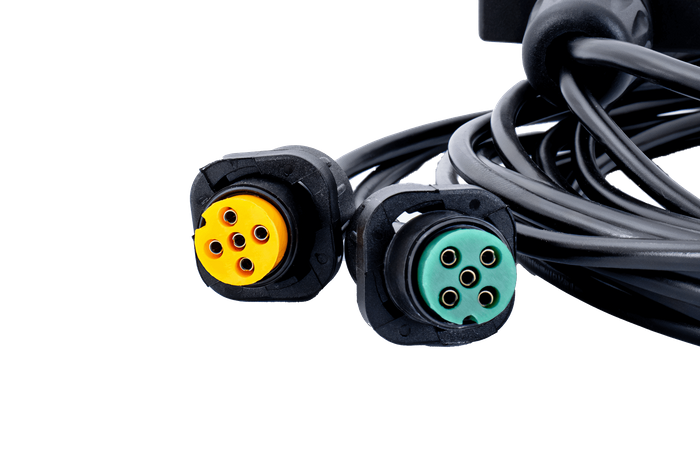

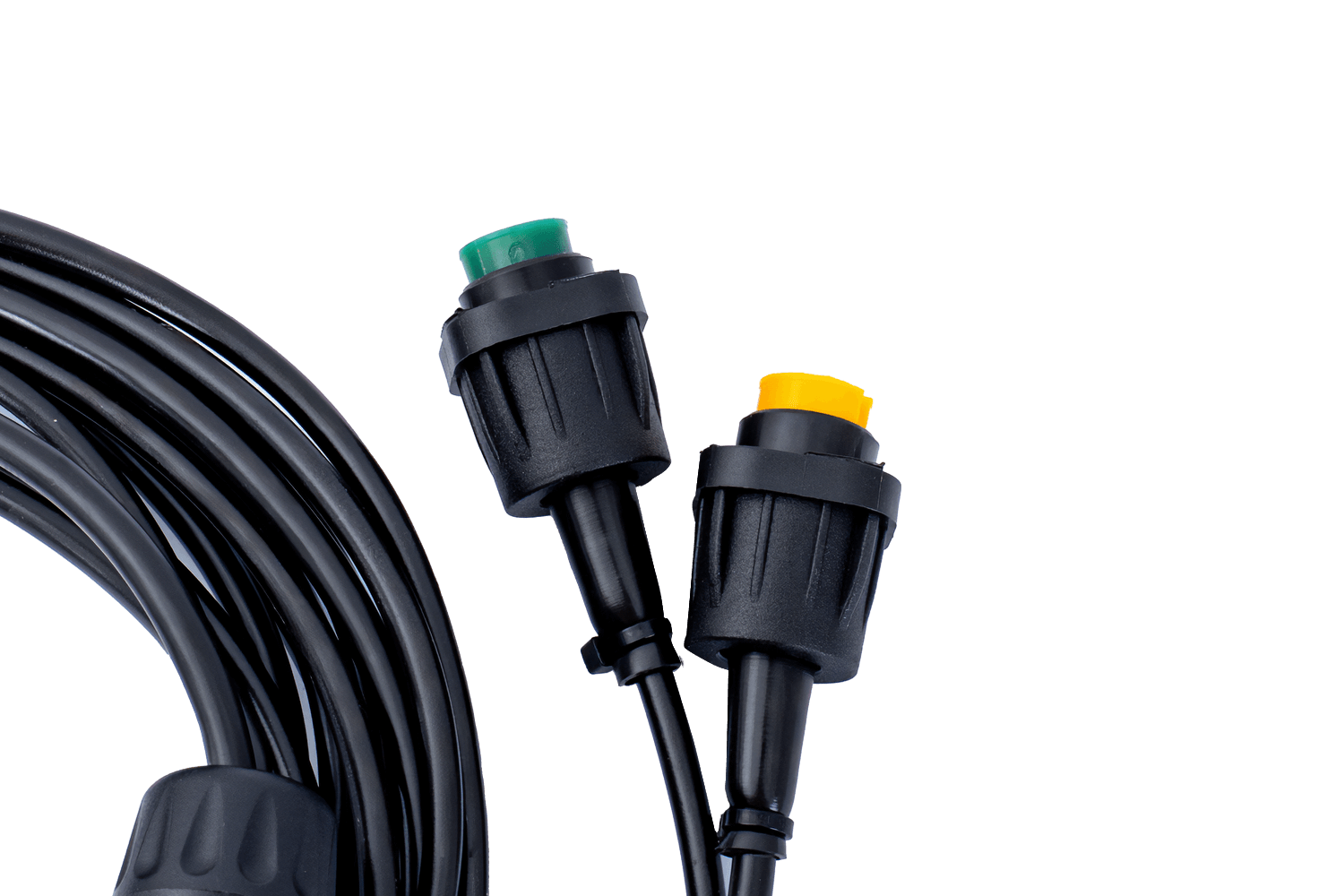

El arnés está equipado con dos conectores de bayoneta de 5 pines para conectar las luces traseras. El sistema de bayoneta garantiza una instalación rápida y segura, eliminando el riesgo de desconexiones accidentales durante la conducción. El diseño del conector garantiza una conexión impermeable y protege los contactos de la corrosión, asegurando así un funcionamiento a largo plazo y sin problemas de todo el sistema de iluminación del remolque.

Funciones de iluminación compatibles

luz de posición

señalizar

luz de freno

luz antiniebla

El haz admite funciones de iluminación: luz de posición izquierda/derecha, que garantiza la visibilidad del vehículo cuando se conduce de noche; señal de giro izquierda/derecha, que le permite indicar su intención de girar; luz de freno , que señala el frenado; y luz antiniebla , que aumenta la seguridad en condiciones climáticas difíciles, como niebla o fuertes precipitaciones.

Los arneses de cableado son esenciales para garantizar el correcto funcionamiento de la iluminación en remolques de automóviles, remolques agrícolas y caravanas. Su función principal es transmitir señales eléctricas a las luces de posición, luces de freno, intermitentes y luces antiniebla, mejorando significativamente la visibilidad y la seguridad vial . El uso de arneses de cableado de alta calidad ayuda a evitar problemas de sobretensiones y fallos de iluminación, lo cual es crucial tanto para el conductor como para los demás usuarios de la vía. Gracias a la longitud adecuada del cable y a los conectores universales, la instalación es rápida y sencilla, mientras que el robusto aislamiento garantiza la resistencia a las inclemencias del tiempo, las vibraciones y los daños mecánicos .

Significado de los colores de los cables en el enchufe de 7 pines

• (1) amarillo - señal de giro a la izquierda
• (2) azul - luz antiniebla izquierda
• (3) blanco - masa
• (4) verde - señal de giro a la derecha
• (5) luz lateral derecha marrón
• (6) rojo - luz de freno
• (7) negro - luz de posición izquierda
